Εισαγωγή

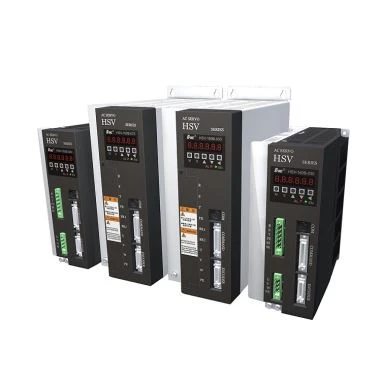

Η σειρά HSV-180U, μια νέα μονάδα ψηφιακής μονάδας διακομιστή AC που αναπτύχθηκε από την Wuhan Huazhong Numerical Control Co., Ltd., εφαρμόζεται κυρίως στην ευαίσθητη περιοχή ακρίβειας / απόκρισης.
Με το πρωτόκολλο NCUC bus ιδιοκτησίας πνευματικής ιδιοκτησίας, το HSV-180U ανταλλάσσει δεδομένα με συσκευές NC μέσω της υψηλής ταχύτητας βιομηχανικής διεπαφής ethercat bus. Η διασύνδεση απόλυτου κωδικοποιητή υψηλής ανάλυσης μπορεί να συνδεθεί με διάφορους κωδικοποιητές όπως σύνθετος αυξητικός κωδικοποιητής, κωδικοποιητής ημιτονοειδούς συνημίτη και σε όλους τους ψηφιακούς απόλυτους κωδικοποιητές, με ανάλυση ανάδρασης θέσης έως 23-bit. Υποστηρίζει τη διεπαφή διπλού κωδικοποιητή με την οποία μπορεί να εφαρμοστεί όλο το κλειστό κύκλωμα ελέγχου
Υπάρχουν οκτώ τύποι για τη σειρά HSV-180U, με τη μέγιστη ισχύ εξόδου του κυκλώματος ισχύος να φτάνει τα 75KW.
Σύμβαση ονομασίας
Ρεύμα λειτουργίας της σειράς HSV-180U AC servo drive unit
Τύπος μονάδας κίνησης | Συνεχές ρεύμα * (έγκυρη τιμή Α) | Συνεχές ρεύμα ** (έγκυρη τιμή Α) | Μέγιστη. βραχυπρόθεσμο ρεύμα (έγκυρη τιμή Α) |
HSV-180U-035 | 12.5 | 16.8 | 22 |
HSV-180U-050 | 16.0 | 21.9 | 28 |
HSV-180U-075 | 23.5 | 31.4 | 42 |
HSV-180U-100 | 32.0 | 43.8 | 56 |
HSV-180U-150 | 47.0 | 62.8 | 84 |
HSV-180U-200 | 64.3 | 85.7 | 110 |
HSV-180U-300 | 94.0 | 125.0 | 168 |
HSV-180U-400 | 128.0 | 170.0 | 224 |
Σημείωση: *: μονάδα σερβο τροφοδοσίας
**: μονάδα δίσκου servo spindle
Τεχνικές προδιαγραφές
Τροφοδοσία εισόδου | HSV-180U-150 και κάτω: τριφασικό AC380V, -15 % έως +10 %, 50 / 60Hz | |
Περιβαλλοντική κατάσταση | Θερμοκρασία | Κατά τη λειτουργία: 0 έως 55 μοίρες (χωρίς συμπύκνωση) |
Υγρασία | Κάτω από 90% RH, χωρίς συμπύκνωση | |
Υψόμετρο | Κάτω από υψόμετρο 1000μ | |
Δόνηση | Λιγότερο από 5,88 m / S², 10 έως 60Hz （χωρίς συνεχή χρήση σε συντονισμένη συχνότητα） | |
Λειτουργία ελέγχου | Λειτουργία IGBT PWM, μονάδα ημιτονοειδούς κύματος | |
Κωδικοποιητής κινητήρα | Σειριακή θύρα | Απόλυτος κωδικοποιητής συνημιτόνου, με την υποδιαίρεση του 17Bit |
Όλος ο ψηφιακός σειριακός απόλυτος κωδικοποιητής | ||
Φάση A / B | Γενικός σύνθετος αυξητικός κωδικοποιητής, διαφορική είσοδος σήματος A / B / Z και σήμα U / V / W (επίπεδο RS422) | |
Εξωτερικός κωδικοποιητής | Σειριακή θύρα | Ανατροφοδότηση απόλυτης τιμής, πρωτόκολλο EnDat 2.1 / 2.2 |
Φάση A / B | Διαφορική είσοδος A / B / Z (επίπεδο RS422), ημιτονοειδές σήμα 1Vpp | |
Συχνές ερωτήσεις
Ε1: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε εργοστάσιο.
Ε2: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα, αλλά θα χρεώσουμε το δείγμα και το κόστος μεταφοράς.
Ε3: Ποιοι είναι οι όροι πληρωμής σας;
Α: Δεχόμαστε T / T, L / C και CASH.
Ε4. Υπάρχει έκπτωση;
Α: Η έκπτωση θα εξαρτηθεί από την ποσότητα που αγοράζετε.
Ε5. Παρέχετε εγγύηση για τα αγαθά;
Α: Ναι, παρέχουμε 12 μήνες εγγύησης για όλα τα προϊόντα από εμάς.
