Μεταλλικός Τόρνος HCK56 CNC

- Μεταλλικός τόρνος CNC με λοξό γωνιακό κρεβάτι 45 μοιρών
- Μέγιστο μήκος επεξεργασίας: 1000mm
- Μέγιστη διάμετρος επεξεργασίας: 350mm
- Εύρος διαδρομής άξονα Χ/Ζ: 200/1050 mm
- Δυνατότητα περιστροφής διαφορετικών μεταλλικών υλικών όπως χάλυβας, αλουμίνιο κ.λπ.

Αποστολή ερώτησής

Chat τώρα

Περιγραφή

Τεχνικές παράμετροι

Κύρια χαρακτηριστικά του μεταλλικού τόρνου iNC-MT CNC

Ο οριζόντιος μεταλλικός τόρνος CNC HCK56 έχει αναπτυχθεί με γερμανική τεχνολογία και οι κύριοι δείκτες απόδοσης του έχουν φτάσει στο διεθνές προηγμένο επίπεδο. Έχει εξαιρετικά υψηλή ακρίβεια και σταθερότητα με άκαμπτη δομή. Κατά τη διαδικασία σχεδιασμού, η ακαμψία του κύριου άξονα, της κλίνης, της ουράς και άλλων εξαρτημάτων είναι λογικά σχεδιασμένη, γεγονός που βελτιώνει σημαντικά την ακαμψία ολόκληρου του μηχανήματος και εξασφαλίζει σταθερότητα κατά τη διάρκεια βαριάς κοπής.

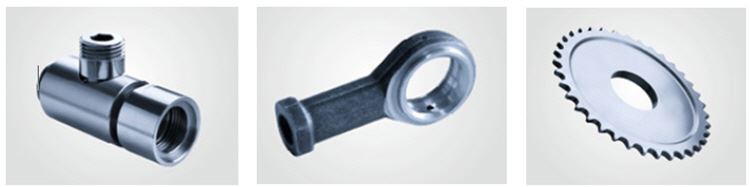

products processed by CNC metal lathe

1. Συνολικό κρεβάτι με γωνία λοξοτομής 45 μοιρών, υιοθετώντας HT300 με τεχνολογία επεξεργασίας άμμου ρητίνης.
2. Υιοθετήστε 35# γραμμική ράγα οδήγησης σφαιρών εσωτερικής διάσημης μάρκας, με καλή ακαμψία και υψηλή αντοχή σε κραδασμούς και παραμόρφωση.
3. Επιλέγεται η σφαιρική βίδα υψηλής ακρίβειας, με υψηλή ακρίβεια και ακριβή μετάδοση.
4. Κεφαλή μονής ατράκτου, με χρήση ενσωματωμένης μονάδας άξονα.
5. Υιοθετήστε τον ενσωματωμένο άξονα περιβλήματος της Ταϊβάν, ο οποίος μπορεί να ανταποκριθεί σε υψηλή ακαμψία και υψηλή ταχύτητα.
6. Υιοθετείται η αυτο-αναπτυγμένη θέση σερβοεργαλείου και ο δείκτης οδηγείται από έναν σερβοκινητήρα, ο οποίος μπορεί να καλύψει τις απαιτήσεις υψηλής απόδοσης και γρήγορης αλλαγής εργαλείου.
7. Προαιρετικός μεταφορέας τσιπ πλάκας αλυσίδας, ξύστρα ή μαγνητικός μεταφορέας τσιπ ξύστρας.
8. Υιοθετήστε το σύστημα αριθμητικού ελέγχου HNC808D, με αυτόματο σπάσιμο τσιπ και λειτουργίες αυτόματης επιδιόρθωσης νήματος, και υποστηρίζει την πλατφόρμα cloud για λειτουργίες παρακολούθησης, συντήρησης και ανάλυσης δεδομένων απομακρυσμένου εξοπλισμού.

Τεχνικές παράμετροι

Είδος			Μονάδα	Διόπτρα
Πτυχίο κεκλιμένου κρεβατιού			βαθμός	45βαθμός
Κούνια πάνω από το κρεβάτι			χιλ.	560
Μέγιστη διάρκεια επεξεργασίας			χιλ.	1000
Μέγιστη διάμετρος επεξεργασίας			χιλ.	350
Τυπική διάμετρος επεξεργασίας			χιλ.	280
Μέγιστη διάμετρος περιστροφής στην πλάκα ολίσθησης			χιλ.	350
Μορφή και κωδικός μύτης ατράκτου				A2-6
Διάμετρος οπής ατράκτου			χιλ.	65
Μέγιστη διάμετρος ράβδου			χιλ.	50
Κεφαλή μονής ατράκτου		Εύρος ταχύτητας άξονα /Μέγιστη ροπή εξόδου του άξονα	r/min/Nm	50-4500/177
Η ισχύς εξόδου του κύριου κινητήρα		30 λεπτά/συνεχές	kW	15/11
Ταχύτητα γρήγορης κίνησης άξονα Χ			M/min	30
Ταχύτητα γρήγορης κίνησης άξονα Υ			M/min	30
Ταξίδι με άξονα Χ			χιλ.	200
Ταξίδι στον άξονα Z			χιλ.	1050
Ταξίδι με ουρά			χιλ.	900
Ελάχιστο μήκος σύσφιξης της ουράς			χιλ.	200
Κωνικό μανίκι ουρά			μορς	4#
Έντυπο θήκης εργαλείου				Οριζόντιος 8-υδραυλικός πυργίσκος σταθμού
Μέγεθος εργαλείου	Εξωτερικό κυκλικό μαχαίρι		χιλ.	25×25
Μέγεθος εργαλείου	Διάμετρος βαρετής λεπίδας		χιλ.	Ф40/Ф32/Ф25/Ф20
Η κεφαλή κοπής επιλέγει το κοντινό εργαλείο				Ναί
Βάρος μηχανής	Συνολικό βάρος		κιλό	4500
Μέγιστο ασφαλές φορτίο	Τεμάχιο εργασίας δίσκου		κιλό	200 (Συμπεριλαμβανομένου του τσοκ και άλλων εξαρτημάτων εργαλειομηχανών)
Μέγιστο ασφαλές φορτίο	Τεμάχιο εργασίας άξονα		κιλό	500 (Συμπεριλαμβανομένου του τσοκ και άλλων εξαρτημάτων εργαλειομηχανών)
Διάσταση εργαλειομηχανής	(μήκος πλάτος ύψος)		χιλ.	3570×1860×1850 (Χωρίς μεταφορέα τσιπ)

Είδη επιθεώρησης		Εργοστασιακό πρότυπο
Ακρίβεια επεξεργασίας		ΙΤ6
Επεξεργασία στρογγυλότητας τεμαχίου εργασίας		%7β%7β0%7δ%7δ.0025χιλ%2στφ75
Επεξεργασία κυλινδρικότητας τεμαχίου		0.010mm/150mm
Επεξεργασία της επιπεδότητας του τεμαχίου εργασίας		0.010 mm/φ200 χλστ
Τραχύτητα επιφάνειας του κατεργασμένου τεμαχίου		Ra1,25μm
Ακρίβεια τοποθέτησης	Άξονας Χ	0.01 χλστ
	Άξονας Ζ	0.01 χλστ
Επαναλάβετε την ακρίβεια τοποθέτησης	Άξονας Χ	0.004 χλστ
	Άξονας Ζ	0.005 χλστ

Κύριες διαμορφώσεις

Διαμόρφωση αξεσουάρ	Προδιαγραφές και μοντέλο	Κατασκευαστής
Ελεγκτής	ΕΘΕΓ	HuazhongCNC
Κύριος κινητήρας	ZJY265A-11AM-B5
Κινητήρας άξονα Χ	130SJT-MZ100D
Κινητήρας άξονα Z	130SJT-Μ100Δ
Ρουλεμάν ατράκτου	90X140X37	NTN/Ιαπωνία
	100X150X37
	100X150X45
Βίδα με μπίλια X-Axis	φ32×12-635-C3	Hiwin/PMI Ταϊβάν
Βίδα με σφαίρα Z-Axis	φ32×12-1542-C3	Hiwin/PMI Ταϊβάν
Οδηγός άξονα X	35# γραμμικός οδηγός μπάλας	Hiwin/PMI Ταϊβάν
Οδηγός άξονα Υ	35# γραμμικός οδηγός μπάλας	Hiwin/PMI Ταϊβάν
Οδηγός ουράς	35# γραμμικός οδηγός μπάλας	Hiwin/PMI Ταϊβάν
Βιδωτό ρουλεμάν άξονα Χ	25X62X15	NTN/NACHI/Ιαπωνία
Βιδωτό ρουλεμάν άξονα Χ	25X62X15	NTN/NACHI/Ιαπωνία
Υδραυλικό τσοκ	8²κοίλο υδραυλικό τσοκ Ύψος κέντρου 80mm	Ταϊβάν
Υδραυλικός κύλινδρος	8²κοίλος	Ταϊβάν
Κορμός	Μικρή ουρά ατράκτου	Κίνα (ενδοχώρα
Έντυπο θήκης εργαλείου	Οριζόντιος υδραυλικός πυργίσκος 8 σταθμών	Ταϊβάν
Μεταφορέας τσιπ	Μεταφορέας τσιπ αλυσίδας

Πολλαπλές Εφαρμογές

Αυτός ο οριζόντιος μεταλλικός τόρνος CNC μπορεί να επεξεργάζεται εξαρτήματα άξονα και δίσκου, να περιστρέφει σπειρώματα, τόξα, κώνους και τις εσωτερικές και εξωτερικές επιφάνειες των περιστρεφόμενων σωμάτων και να επεξεργάζεται περιστρεφόμενα μέρη με υψηλή απόδοση, μεγάλες παρτίδες και υψηλή ακρίβεια. Η ακρίβεια επεξεργασίας του εξωτερικού κύκλου μπορεί να φτάσει στο επίπεδο IT6-IT7. Ως εργαλειομηχανή γενικής χρήσης, το HCK56 είναι ιδιαίτερα κατάλληλο για μηχανουργική κατεργασία υψηλής απόδοσης, μεγάλου όγκου, υψηλής ακρίβειας περιστρεφόμενων εξαρτημάτων σε ατμομηχανές και άλλες βιομηχανίες.

Το εργοστάσιό μας

cnc metal lathe factory
