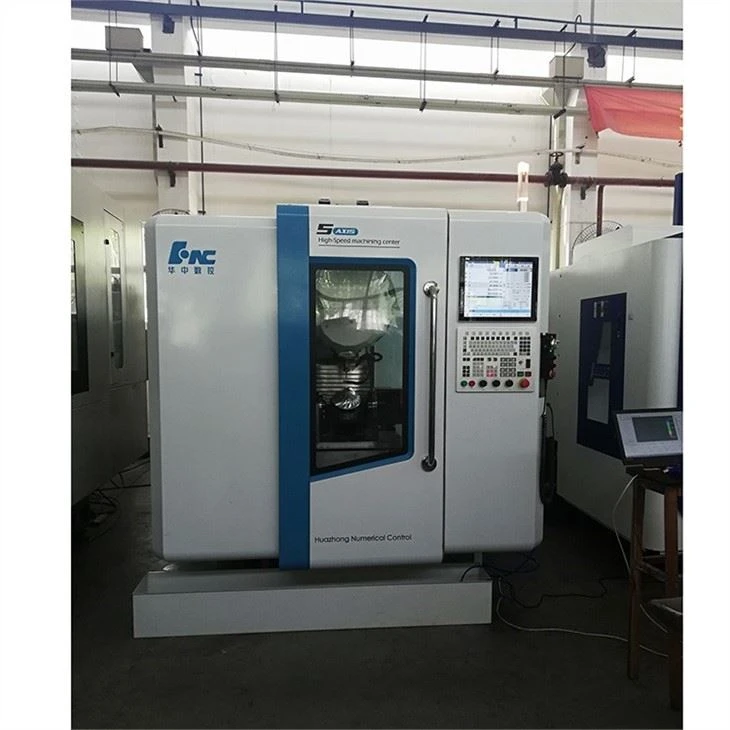

Μικρό κέντρο κατεργασίας CNC 5 αξόνων Hak260F5
Περιγραφή
Τεχνικές παράμετροι
Μικρή και μεσαία βάση CNC Machining Center πέντε αξόνων Εισαγωγή
Είναι ένα οικονομικό μικρό κέντρο κατεργασίας CNC 5 αξόνων με λειτουργίες υψηλής ταχύτητας. Μπορεί να πραγματοποιήσει διδασκαλία λειτουργίας πέντε αξόνων και να πραγματοποιήσει διδασκαλία και επεξεργασία εξαρτημάτων κιβωτίων, εξαρτημάτων κελύφους, εξαρτημάτων δίσκου και άλλων εξαρτημάτων.
Γιατί να επιλέξετε τοHAK260F5 Μικρό κέντρο μηχανής CNC πέντε αξόνων;
Η συνολική δομή της μικρής μηχανής cnc 5 αξόνων αποτελείται από βασικά μέρη όπως το κρεβάτι, το ενσωματωμένο πλαίσιο σκελετού, το έμβολο, η πλάκα ολίσθησης και το περιστροφικό τραπέζι εργασίας, ο περιστροφικός πάγκος εργασίας (άξονα Χ) κινείται κατά μήκος του οδηγού κρεβατιού σιδηροτροχιά και η πλάκα ολίσθησης κινείται εγκάρσια προς τα πάνω και προς τα κάτω κατά μήκος της αριστερής και της δεξιάς κίνησης της ράγας οδήγησης δοκού (άξονας Υ) και την κεφαλή περιστροφής κριαριού (άξονας Ζ). Η εργαλειομηχανή είναι στερεωμένη με πλαίσιο σκελετού και κινούμενο πάγκο εργασίας, η οποία αποτελείται κυρίως από περιστρεφόμενο τραπέζι εργασίας, κρεβάτι, ενσωματωμένο πλαίσιο σκελετού, κριάρι, κιβώτιο ατράκτου, πνευματικό σύστημα εργαλειομηχανών, υδραυλικό σύστημα εργαλειομηχανών, σύστημα υδραυλικής ισορροπίας άξονα Z, πλήρες χάρακα εσχάρας κλειστού βρόχου, σύστημα ψύξης εργαλείων, πλήρης προστασία εργαλειομηχανών, πίνακας λειτουργίας και ηλεκτρονικό σύστημα ελέγχου (αδιάβροχο βαθμού IP6), σύστημα αφαίρεσης σκόνης, αντιστατική συσκευή και άλλα εξαρτήματα.
Υιοθετεί τον ηλεκτρικό άξονα Aibek, υψηλή ταχύτητα, υψηλή ακρίβεια και η μέγιστη ταχύτητα μπορεί να φτάσει τα 20000r/min.
Υιοθετήστε τη βίδα υψηλής ακρίβειας, υψηλής αντοχής της Ταϊβάν. Χρησιμοποιώντας εισαγόμενο ασφαλιστικό παξιμάδι υψηλής ακρίβειας, η σφαιρική βίδα τεντώνεται εκ των προτέρων, γεγονός που αυξάνει σημαντικά την ακαμψία της μετάδοσης και εξαλείφει την επίδραση της θερμικής παραμόρφωσης κατά την κίνηση, διασφαλίζοντας έτσι την ακρίβεια τοποθέτησης και την επαναλαμβανόμενη ακρίβεια τοποθέτησης της εργαλειομηχανής.
Οι άξονες X, Y και Z υιοθετούν την αρχική ράγα οδήγησης βαρέως τύπου της Ταϊβάν, το πλάτος της γραμμικής ράγας είναι 45 mm και η ολίσθηση της γραμμικής ράγας διευρύνεται και μεγεθύνεται, ειδικά η ολίσθηση του άξονα Z επιμηκύνεται. Εκτός από την ικανοποίηση των απαιτήσεων του πελάτη για γρήγορη ταχύτητα και υψηλή ακρίβεια, ο γραμμικός οδηγός κυλίνδρων βαρέως τύπου μπορεί επίσης να χρησιμοποιηθεί για ισχυρή κοπή και ταυτόχρονα μπορεί επίσης να αυξήσει τη διάρκεια ζωής του οδηγού εργαλειομηχανών.
Το περιοδικό εργαλείων Guangzhou BT30-12T χρησιμοποιείται για την κάλυψη των απαιτήσεων αυτοματισμού και τη μείωση του ποσοστού αστοχίας των εργαλειομηχανών.
Η εργαλειομηχανή είναι εξοπλισμένη με ένα σφραγισμένο προστατευτικό κάλυμμα ράγας οδήγησης, το οποίο μπορεί να προστατεύσει αποτελεσματικά τη ράγα οδήγησης και τη βίδα οδηγού και να παρατείνει τη διάρκεια ζωής της.
Όταν η εργαλειομηχανή είναι εξοπλισμένη με τρισδιάστατη πλήρη προστασία, η εργαλειομηχανή είναι εγγυημένη ότι δεν δονείται όταν τα τσιπ είναι δυνατά.
Υιοθετείται η νέα γενιά προηγμένου συστήματος αριθμητικού ελέγχου πέντε αξόνων 220MA-5, η άκρη εργαλείου RTCP ακολουθεί το πακέτο λειτουργιών πέντε αξόνων πέντε αξόνων και ο σερβοκινητήρας νέας γενιάς είναι εξοπλισμένος για να διασφαλίζει τα πλεονεκτήματα υψηλής σταθερότητας, γρήγορης ταχύτητας, λείας επιφάνειας και υψηλής ακρίβειας του συστήματος ελέγχου.
Αυτόματο σύστημα λίπανσης: Η λίπανση σιδηροτροχιάς καθοδήγησης υιοθετεί έναν διανομέα όγκου με έγχυση λαδιού και το λάδι που απαιτείται για τη ράγα οδήγησης παρέχεται τακτικά και ποσοτικά, έτσι ώστε να μειωθεί η σπατάλη λιπαντικού και να αποφευχθεί η ρύπανση του περιβάλλοντος.
Η καλωδίωση στον ηλεκτρικό πίνακα είναι σύμφωνη με τους εθνικούς κανονισμούς ηλεκτρικής ασφάλειας για να διασφαλιστεί ότι το σύστημα ελέγχου είναι απαλλαγμένο από εξωτερικές παρεμβολές κατά τη λειτουργία. Καλύτερη εγγύηση ασφάλειας παραγωγής.
Η εργαλειομηχανή είναι εξοπλισμένη με μια αυτόματη συσκευή αφαίρεσης τσιπ, μια δομή αλυσίδας ερπυστήρα στο σώμα και ένα αυτοκίνητο τσιπ μεγάλης χωρητικότητας.
Αντιστάθμιση βήματος υψηλής ακρίβειας, κάθε άξονας μετάδοσης χρησιμοποιεί λέιζερ υψηλής ακρίβειας για αντιστάθμιση ανίχνευσης και βελτιστοποίησης, έτσι ώστε η ακρίβεια τοποθέτησης κάθε άξονα να είναι πιο ακριβής και να είναι πιο κατάλληλος για την επεξεργασία εξαρτημάτων υψηλής ακρίβειας. Ταυτόχρονα, χρησιμοποιείται προηγμένη ανάλυση και επεξεργασία βελτιστοποίησης μπάρας για να διασφαλιστεί η ακρίβεια της εργαλειομηχανής κατά την επεξεργασία στρογγυλής και καμπύλης επιφάνειας.
Χρησιμοποιώντας την πλάκα ευρετηρίου διπλού άξονα CNC Guangzhou Juzhuo Φ260mm, μπορεί να πραγματοποιήσει κατεργασία πέντε αξόνων και πέντε πλευρών.
Τι θα λέγατε για το Spindle
Διάγραμμα ροπής ατράκτου
Κύρια τεχνική παράμετρος του Spindle
1 | Πίεση εκφόρτωσης κυλίνδρου (MPa) | 0.55-0.6 |
2 | Πίεση επαναφοράς κυλίνδρου (MPa) | 0.55-0.6 |
3 | Ροή αέρα που φυσά σκόνη (L/min) | 80±20(Πίεση αέρα 0,25 MPa) (κατά την αλλαγή εργαλείου) |
4 | Ροή αερίου στεγανοποίησης αερίου (L/min) | 45±10(Πίεση αέρα 0,15 MPa) (κατά την εργασία ) |
5 | Ακτινική ακαμψία (N/μm) | Μεγαλύτερο ή ίσο με 120 |
6 | Αξονική ακαμψία (N/μm) | Μεγαλύτερο ή ίσο με 106 |
7 | Ακτινική διαρροή άξονα (mm) | Λιγότερο από ή ίσο με 0.002 (Στα 10 mm στην τυπική ράβδο) Λιγότερο ή ίσο με 0.005 (Στα 200 mm στην τυπική ράβδο) |
8 | Ολική διαρροή του εσωτερικού κώνου στο άκρο της ατράκτου (mm) | Μικρότερο ή ίσο με 0.001 |
9 | Τιμή κραδασμού (mm/s) | Μικρότερο ή ίσο με 0.8 |
10 | Διάμετρος επιφάνειας τοποθέτησης (mm) | φ120(0/-0.022) |
11 | Ροή νερού ψύξης (L/min) | {{0}}(Πίεση νερού 0,25 MPa) |
12 | Τάση λαβής εργαλείου (N) | 2900×(1±10%) |
13 | Αξονική μετατόπιση της βάσης εργαλείου κατά την εκφόρτωση του εργαλείου (mm) | 0.4-0.6 |
14 | Τρύπες βιδών στερέωσης φλάντζας | 8-M8 PCD135mm |
Πίνακας παραμέτρων ατράκτου
Μοντέλο ατράκτου | DGZYX-12030/ Ηλεκτρικός άξονας άλεσης υψηλής ταχύτητας 11B-BFPWVS | Τύπος κινητήρα | Μόνιμος μαγνήτης σύγχρονος |
Μέγιστη συχνότητα (Hz) | 1000 | Μέγιστη ταχύτητα (rpm) | 30000 |
Μέγιστη τάση (V) | 380 | Μέγιστο ρεύμα (A) | 48 |
Μέγιστη ισχύς (kW) | 25.6 | Μέγιστη ροπή (Nm) | 24.45 |
Ονομαστική συχνότητα (Hz) | 340 | Ονομαστική ταχύτητα (rpm) | 10200 |
S1 Ονομαστική ισχύς εξόδου (kW) | 11 | S6 Ονομαστική ισχύς εξόδου (kW) | 16.5 |
S1 Ονομαστικό ρεύμα εισόδου (A) | 24 | S6 Ονομαστικό ρεύμα εισόδου (A) | 36 |
S1 Ονομαστική ροπή εξόδου (Nm) | 10.3 | S6 Ονομαστική ροπή εξόδου (Nm) | 15.45 |
Αντίσταση μόνωσης περιέλιξης κινητήρα (MQ) | Μεγαλύτερο ή ίσο με 500 (επίπεδο H) | Δοκιμή αντοχής τάσης περιέλιξης κινητήρα (V/M) | Δοκιμή τάσης αντοχής: 1500V/1 λεπτό |
Πόλοι κινητήρα (2P) | 4 | Τύπος αισθητήρα θερμοκρασίας | KTY84-130 |
Τύπος λαβής εργαλείου | BBT30 | Τύπος λαβής εργαλείου | Κύλινδρος |
Έντυπο λίπανσης ρουλεμάν | Λίπανση με γράσο | Βάρος ατράκτου (kg) | 30±0.5 |
Σήμα χαλάρωσης και τραβήγματος | 2 PNP κανονικά ανοιχτά (3 καταστάσεις) | Κωδικοποιητής | Ημιτονικό κύμα 128 |
Τεχνικές Προδιαγραφές
Ονομα | Περιγραφή | Μονάδα | Hak260F5 |
Ταξίδι | Διαδρομή άξονα Χ/Υ/Ζ | mm | 400/180/205 |
Γωνία περιστροφής άξονα Α | deg | ±120 | |
Γωνία περιστροφής άξονα C | Βαθμ | 360 | |
Μέγεθος τραπεζιού εργασίας | mm | Ø260 | |
Μέγ. φέρουσα ικανότητα του τραπεζιού εργασίας | KG | Οριζόντια 30, κάθετη 20 | |
Πλάτος θυρίδας T | mm | 12H7 | |
Ταχύτητα τραβερσών | Μέγιστη ταχύτητα διέλευσης άξονα Χ/Υ/Ζ | mm/min | 24000 |
Γρήγορη ταχύτητα κίνησης άξονα A/C | r/min | 45/50 | |
Μέγιστη ταχύτητα κοπής του τεμαχίου εργασίας | mm/min | 10000 | |
Ταχύτητα τροφοδοσίας κοπής άξονα A/C | r/min | 45/50 | |
Σερβοκινητήρας | Ισχύς σερβοκινητήρα άξονα Χ/Υ/Ζ | KW | 2.4/2.4/3.1 |
Ισχύς σερβοκινητήρα άξονα A/C | KW | 5.3/2.5 | |
Ισχύς σερβοκινητήρα γεμιστήρα εργαλείου | W | 750 | |
Ακρίβεια | Ακρίβεια θέσης άξονα Χ/Υ/Ζ | mm | 0.006/0.006/0.006 |
Ακρίβεια τοποθέτησης άξονα A/C | ＂ | ±8 | |
Επαναλαμβανόμενη ακρίβεια τοποθέτησης | mm | 0.003/0.003/0.003 | |
Ακρίβεια επαναλαμβανόμενης τοποθέτησης άξονα περιστροφής | ＂ | ±5/±5 | |
Περιοδικό Servo tool | Ικανότητα | τεμ | 12 |
Μέγιστη διάμετρος εργαλείου | mm | Ø33 | |
Μέγιστο μήκος εργαλείου | mm | 100 | |
Αναλογία μειωτήρα | 1:10 | ||
Προδιαγραφές σφαιρικών βιδών | Διάμετρος σφαιρικής βίδας άξονα Χ/Υ/Ζ, μόλυβδος | Ø40×12P | |
Τύπος οδηγού | Ο άξονας X\Y\Z υιοθετεί γραμμικό οδηγό | mm | 45/35/35 |
Σύστημα CNC | Syntec 220MA-5 | ||
Δομή και εμφάνιση | Δομή | Κρεβάτι από χυτοσίδηρο (μη συγκολλημένο), δομή σκελετού | |
Πηγή πίεσης αέρα | kgf/cm² | 6-8 | |
Συνολική ισχύς | KV/A | AC τριφασικό 380/12 | |
Συνολικές διαστάσεις | mm | 2500×2000×2400 | |
Βάρος μηχανής | KG | 3200 | |
