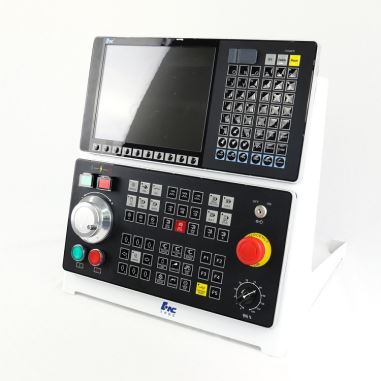

Πίνακας ελεγκτή μηχανήματος CNC HNC808Di/T
- Δυνατότητα ελέγχου 2-3 τόρνων CNC άξονα, επιτύχετε 4-έλεγχο σύνδεσης άξονα
- Υποστήριξη πολλαπλών πρωτοκόλλων όπως M3, NCUC, Ethercat κ.λπ.
- Υποστήριξη άμεσης εισαγωγής και ανάγνωσης κώδικα G
- Βέλτιστος πίνακας ελέγχου CNC για τόρνο με λοξό κρεβάτι και τόρνο επίπεδης κλίνης.
- Γρήγορη απόκριση, σχεδιασμένη με πλούσιες λειτουργίες.
Περιγραφή
Τεχνικές παράμετροι
Κύρια χαρακτηριστικά του πίνακα ελέγχου HNC CNC
1. Έγχρωμη οθόνη LCD 10-ιντσών: υψηλή ανάλυση, εύχρηστη σχεδίαση, διαισθητική διεπαφή χρήστη.
2. Υποστήριξη εξωτερικών μονάδων PLC και IO.
3. Υποστήριξη διαφορετικών τύπων πρωτοκόλλων διαύλου: Τα Ethercat, NCUC και M3 παρέχονται για να διαλέξετε.
4. Ενσωματωμένο τροφοδοτικό UPS.
5. 16, 000, 000Κωδικοποιητής υψηλής ακρίβειας PPR.
6. 8000rpm άκαμπτο χτύπημα υψηλής ταχύτητας: κινητήρας σύγχρονου άξονα μόνιμου μαγνήτη.
7. Υποστήριξη πρωτοκόλλων επικοινωνίας TCP/IP και Ethernet.
8. Μπορεί να εκτελέσει πλήρη έλεγχο κλειστού βρόχου.
9. Με λειτουργία αυτόματης επισκευής νημάτων: μπορεί να επισκευάσει αυτόματα νήματα όπως αγωγούς πετρελαίου.
10. Αυτόματη λειτουργία θραύσης τσιπ.
11. Εξασφαλισμένη υψηλή απόδοση εργασίας και εξαιρετικό φινίρισμα επιφάνειας.
12. Υποστήριξη υπηρεσίας iNC-Cloud: μπορεί να επιτύχει απομακρυσμένη ανίχνευση, διάγνωση, συντήρηση και άλλη διαχείριση.
13. Ανταγωνιστική τιμή, οικονομικά αποδοτική επιλογή για το εργοστάσιό σας.
14. Αυτός ο πίνακας ελέγχου μηχανής CNC είναι διαθέσιμος για OEM, ODM και προσαρμογή.
Διάγραμμα πίνακα ελέγχου CNC
Προδιαγραφές του πίνακα ελέγχου HNC808D CNC
●: Τυπικό ★: Προαιρετικό: Όχι προαιρετικό
Είδος | Προσδιορισμός | HNC-808 | |
M | T | ||
Μέγιστος αριθμός ταυτόχρονα ελεγχόμενων αξόνων στο κανάλι | 4 | 3 | |
Μέγιστος αριθμός αξόνων τροφοδοσίας | 4 | 3 | |
Μέγιστος αριθμός ατράκτων στο κανάλι | 2 | 2 | |
Αριθμός αξόνων ελέγχου PMC | 1 | 1 | |
Αριθμός καναλιών | Πρότυπο | 1 | 1 |
Ανώτατο όριο | 1 | 2 | |
Άτρακτος/κανάλι | Πρότυπο | 1 | 1 |
Ανώτατο όριο | 2 | 2 | |
Άξονας/κανάλι τροφοδοσίας | Πρότυπο | 3 | 2 |
Ανώτατο όριο | 4 | 3 | |
Μέγιστος αριθμός αξόνων σε ταυτόχρονη κίνηση | 3 | 3 | |
Μέγιστος αριθμός αξόνων τροφοδοσίας | 4 | 3 | |
Μέγιστος αριθμός ταυτόχρονα ελεγχόμενων αξόνων/καναλιού | 3 | 3 | |
Μέγιστος αριθμός σημείων εισόδου/εξόδου | 128/128 | ||
Όνομα άξονα (μονό κανάλι) | Τρεις βασικοί άξονες: X, Y, Z; πρόσθετοι άξονες: U, V, W, A, B, C | ● | ― |
Δύο βασικοί άξονες: X, Z; πρόσθετοι άξονες: Y, U, V, W, A, B, C | ― | ● | |
Όνομα άξονα (πολυκαναλικό) | Ένας ή δύο χαρακτήρες συν έναν αριθμό, ο πρώτος πρέπει να είναι χαρακτήρας, π.χ. X1 | ― | ― |
Συγχρονισμός άξονα σκελετών | ― | ― | |
Έλεγχος συγχρονισμού εφαπτομένης | ― | ― | |
Βασικός έλεγχος ζεύξης άξονα | ― | ― | |
Ηλεκτρονικό κιβώτιο ταχυτήτων | ― | ― | |
Γραμμικό διάγραμμα | ― | ― | |
Έλεγχος κεκλιμένου άξονα | ― | ― | |
Ελάχιστη μονάδα εισόδου | mm% 2c deg% 2c ίντσα | 10-3 | |
Μετρική/Ίντσα | G20/G21 | ● | ● |
Είσοδος παλμικής μονάδας | G22 | ● | ● |
Κλειδαριά μηχανής | ● | ● | |
Στάση έκτακτης ανάγκης | ● | ● | |
Υπερταξίδι | ● | ● | |
Χώρος χωρικής προστασίας | Παροχή προστασίας για τα τεμάχια εργασίας και το εργαλείο | ― | ― |
Όριο λογισμικού | ● | ● | |
Απελευθέρωση/σύλληψη δυναμικού άξονα | G101/G102 | ― | ― |
Συγχρονισμός μεταξύ καναλιών | G104.0 έως G104.7 | ― | ― |
Εφαρμογή Ελεγκτή CNC HNC808
Ο ελεγκτής CNC HNC808Di/T είναι ειδικά σχεδιασμένος για μηχανές τόρνου CNC, όπως τόρνους με λοξό κρεβάτι και τόρνους επίπεδης επιφάνειας. Το HNC808Di/M έχει σχεδιαστεί για φρέζες CNC. Ως ο κορυφαίος κατασκευαστής πινάκων ελέγχου CNC στην Κίνα, η HuazhongCNC παρέχει επίσης ελεγκτές CNC υψηλής απόδοσης και πλούσια σε χαρακτηριστικά για οριζόντια και κάθετα κέντρα κατεργασίας CNC.
Το σύστημα CNC της σειράς HNC είναι ένα αποτελεσματικό σύστημα ελέγχου που αναπτύχθηκε μέσα από τη συσσωρευμένη εμπειρία πολλών ετών και συνδυάζεται με τις πραγματικές απαιτήσεις εφαρμογής τόρνων, μηχανών φρεζαρίσματος και κέντρων κατεργασίας. Έχει εξαιρετική απόδοση εργασίας, υψηλή συμβατότητα και πλούσιες λειτουργίες.
